Características
O cinto de parede lateral ondulado consiste em um cinto de base, paredes laterais e chutes de corrugados . paredes laterais e chuteiras são vulcanizadas quentes ao cinturão de base para garantir a adhensão e a durabilidade .
É o sistema mais eficiente e confiável para ângulo acentuado ou materiais em massa de transporte vertical .
1. Cinturão base
Quatro partes: borracha de tampa superior, borracha de tampa inferior, núcleo de cinto e dobra rígida .
A espessura da borracha de tampa superior é geralmente 4.5-8 mm; A espessura da borracha da tampa inferior geralmente é 1.5-4.5 mm .
O material de tecido de cinto pode ser algodão (CC), tela de nylon (NN), poliéster (EP) ou cordão de aço (ST) .
Para aumentar a rigidez transversal da correia base, uma dobra especial de reforço no cinto de base, chamado Ply Rigid Cross .
A especificação de largura da correia base é a mesma da correia comum e atende aos requisitos padrão de GB 7984-87.
Chapeleta
Tipos de grampo: T, TS, C, TC e TCS
O grampo é feito de tecido forçado, sólido, anti-Shock para evitar a distorção .
O grampo "TS e TCS" é normalmente usado para a condição de abrasão .
"T e TS" o grampo é normalmente usado até 40 graus .
O grampo "TC e TCS" é normalmente usado de 40 a 90 graus .
Lateral
O cinto da parede lateral pode ser dividido em serviço leve (n), serviço médio (s) e serviço pesado (s) de acordo com a capacidade de transporte .

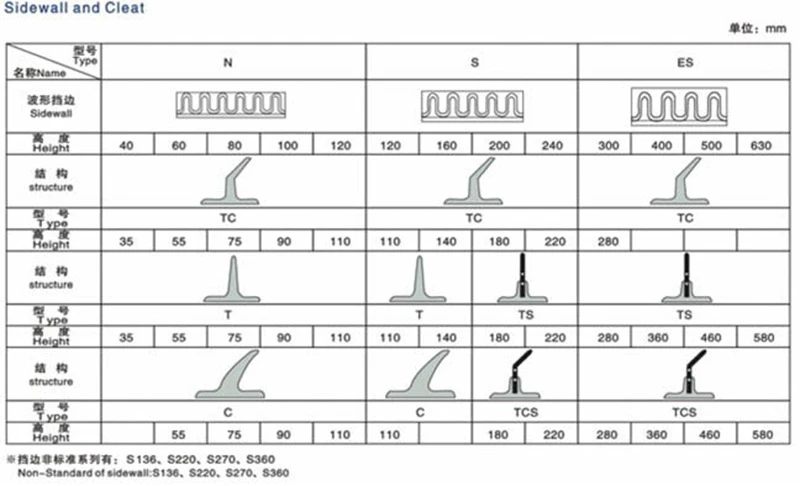

A seguir, a tabela de combinação da parede lateral e do chicote:

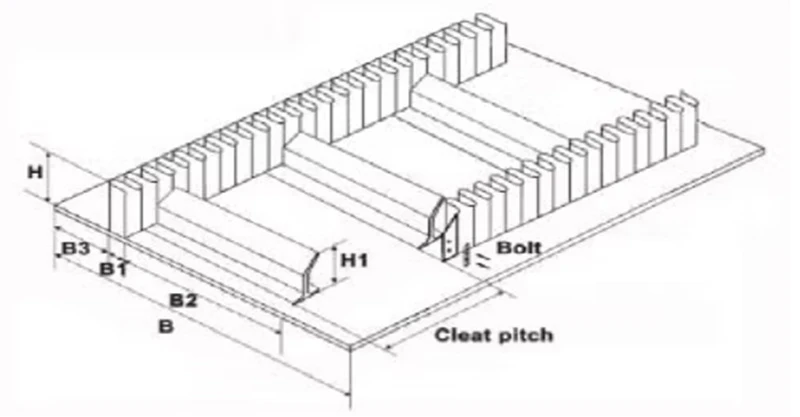

Parâmetros
|
Largura da correia base (B) |
Altura da parede lateral (H) |
Altura da claroculação (H1) |
Largura inferior da parede lateral (B1) |
Largura do grampo (B2) |
Largura vazia (B3) |
|
300 |
40 |
35 |
25 |
180 |
35 |
|
60 |
55 |
50 |
120 |
40 |
|
|
80 |
75 |
||||
|
400 |
60 |
55 |
50 |
180 |
60 |
|
80 |
75 |
||||
|
100 |
90 |
||||
|
500 |
80 |
75 |
50 |
250 |
75 |
|
100 |
90 |
||||
|
120 |
110 |
||||
|
650 |
100 |
90 |
50 |
350 |
100 |
|
120 |
110 |
||||
|
160 |
140 |
75 |
300 |
||
|
800 |
120 |
110 |
50 |
460 |
120 |
|
160 |
140 |
75 |
410 |
||
|
200 |
180 |
||||
|
1000 |
160 |
140 |
75 |
550 |
150 |
|
200 |
180 |
||||
|
240 |
220 |
||||
|
1200 |
160 |
140 |
75 |
690 |
180 |
|
200 |
180 |
||||
|
240 |
220 |
||||
|
300 |
260 |
100 |
640 |
||
|
1400 |
200 |
180 |
75 |
830 |
210 |
|
240 |
220 |
||||
|
300 |
260 |
100 |
780 |
||
|
400 |
360 |
Características
- Aumente a capacidade de transporte para 4 vezes em comparação com a correia transportadora padrão .
- Salve o espaço de instalação devido à possibilidade de aumentar o ângulo de inclinação até 90.
- Os pequenos diâmetros da polia podem ser usados, sem a necessidade de placas de saia ., os custos são reduzidos com rolos planos .
Principais formas de linha da parede lateral
